Tiranti e brache:

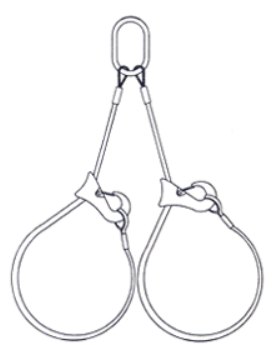

Campanella - 2 bracci con Ganci scorsoio (C/2GS)

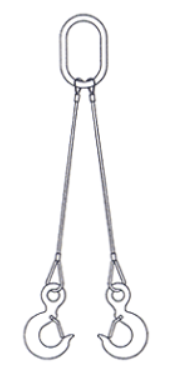

Campanella - 2 bracci con Ganci ad occhio (C/2G)

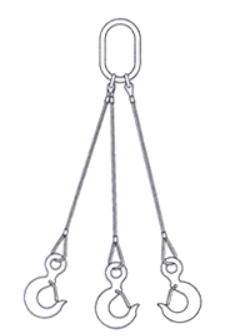

Campanella - 3 bracci con Ganci ad occhio (C/3G)

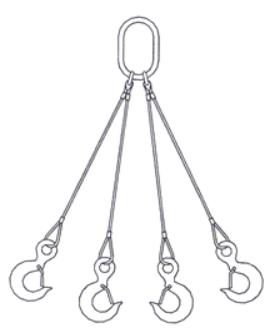

Campanella - 4 bracci con Ganci ad occhio (C/4G)

Caratteristiche
Le brache vengono prodotti su misura in base alle richieste ed esigenze specifiche del cliente.

Le caratteristiche pertanto possono variare.

Scheda Tecnica

Uso:

Tiranti per sostegno, movimentazione, ancoraggio, tensione, stabilizzazione.

I valori riportati in tabella sono teorici e da considerarsi come indicativi e non vincolanti.

Nomenclatura secondo ISO 3578

INDICE:

FC/AT = Fiber Core/Anima tessile;

IWR/AM = Anima metallica ;

N = Trefolo normale/Regular Strand

WS = Trefolo Warrington-Seale/ Warrington-SealeStrand

S = Trefolo Seale/Seale Strand

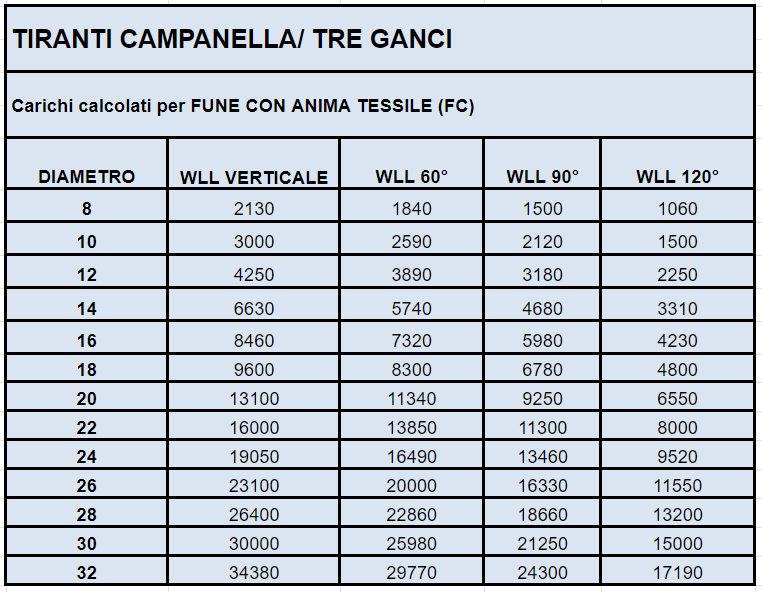

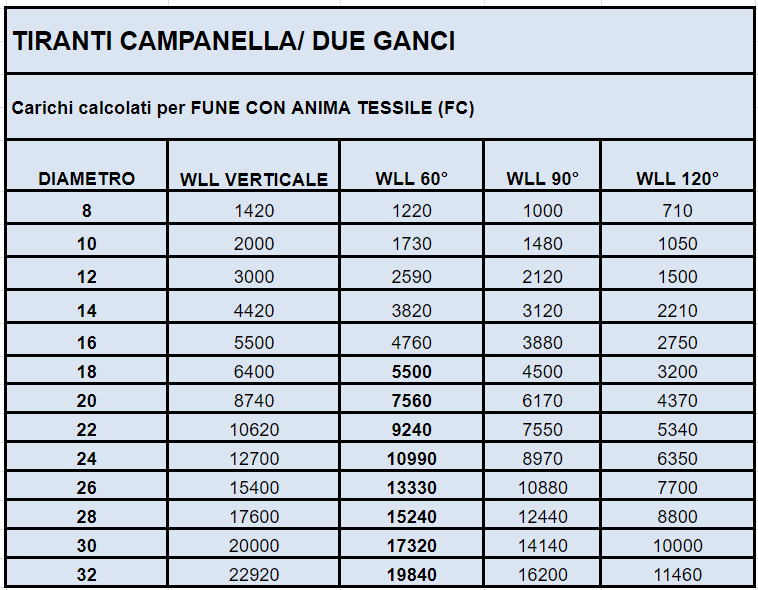

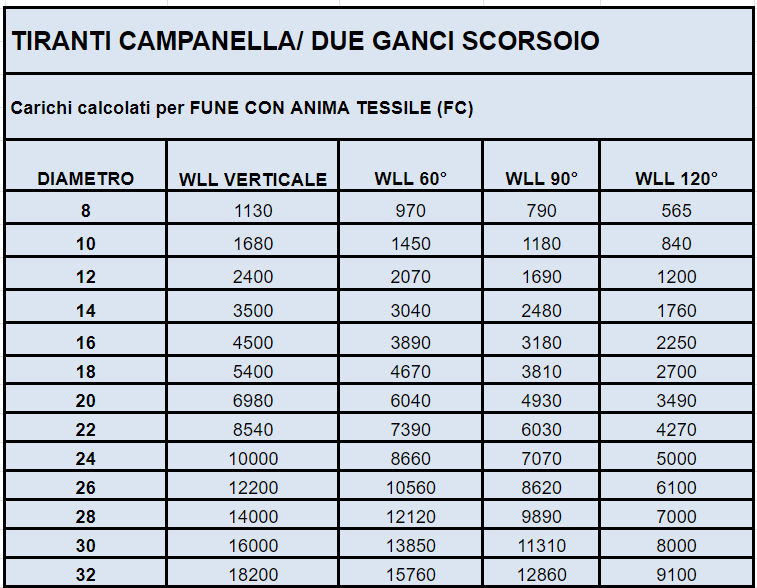

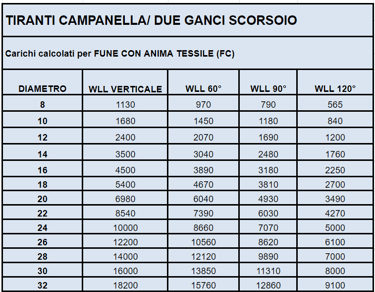

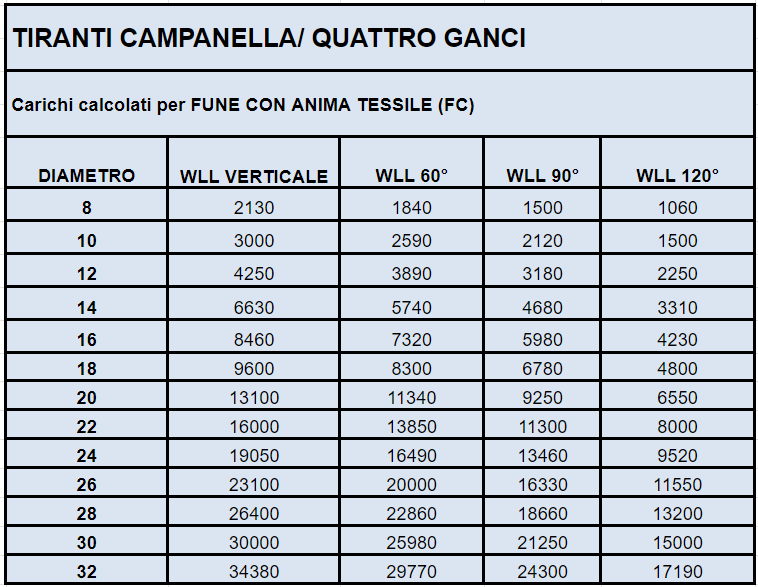

CARICHI CALCOLATI PER FUNI CON ANIMA TESSILE. I CARICHI SONO DA CONSIDERARSI INDICATIVI E POSSONO VARIARE IN BASE ALLE RICHIESTE DEL CLIENTE.

WLL: WORKING LOAD LIMIT / CARICO LIMITE DI LAVORO.

Il WLL è stato dimensionato con un coefficiente di sicurezza 5.

60°,90° e 120° fanno riferimento agli angoli al vertice massimi.

Le portate sono espresse in kg.

Importante: per le brache a tre tratti non ci si può riferire all'angolo al vertice ma occorre fare riferimento al doppio dell'angolo di inclinazione dei bracci rispetto alla verticale
